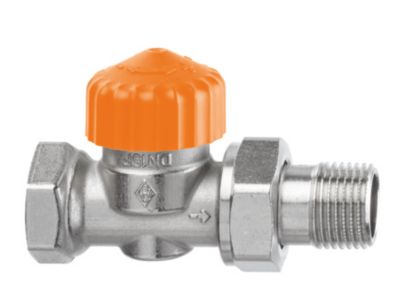

IMI TA Eclipse F DN10 Lige

Termostatstyret radiatorventil med automatisk flowbegrænsningDen termostatstyrede radiatorventil Eclipse har en unik, integreret flowbegrænser, som eliminerer for høje flow.Det ønskede flow kan indstilles direkte på ventilen ved drejning. Det indstillede flow vil ikke blive overskredet, når belastningen på anlægget ændrer sig, som følge af at andre ventiler lukker eller ved opstart efter natsænkning. Ventilen regulerer flow uafhængigt af differenstrykket.Derfor kræves der ingen komplicerede beregninger for at bestemme indstillingerne.Trykklasse:

• PN 10

Temperatur:

• Max. arbejdstemperatur: 120°C, med beskyttelseshætte eller aktuator 100°C.
• Min. arbejdstemperatur: -10°C

Flowområde:

• Dimensionerede flow kan indstilles indenfor flowområderne: 10-150 l/h
• Fabriksindstilling: Opstartsindstilling.(Maks. nominelt flow qmN ved 10 kPa iht. EN 215: 110 l/h)

Differenstryk (ΔpV):

• Max. differenstryk: 60 kPa (<30 dB(A))
• Min. differenstryk: 10 – 100 l/h = 10 kPa.  100 – 150 l/h = 15 kPa

Materiale:

• Ventilhus: Messing
• O-ringe: EPDM-gummi
• Kegle: EPDM-gummi
• Returfjeder: Rustfrit stål
• Ventilindsats: Messing, PPS (polyfenylsulfid)
• Den komplette termostatindsats kan udskiftes med serviceværktøjet uden aftapning af anlægget.
• Spindel: Niro-stålspindel med dobbelt O-ring-tætning.

Overfladebehandling:

• Ventilhus og koblingsdele er forniklede

Rørtilslutning:
Udgaven med indvendigt gevind er designet for tilslutning på gevindforsynede rør eller i forbindelse med kompressionsfittings, til kobberrør eller præcisionsstålrør.
Med dobbelt tilslutningsfitting egnet til klemmerørsfitting til Alu/PEX-rør.Tilslutning mod termostat og aktuator:

• M30x1,5
